       前回の定休日である水曜日、


     一日中愚図ついたお天気によりバイクに乗ることが

     できませんでしたので、前々から気になっていた

     足回りのモデファイを致しました。



     そして、そのモデファイ内容を忘れぬよう、




      ココに記す。   能美













     マイナーバイクですので、 参考になる方が

     いらっしゃらないので ただの メモ になってしまいます。。




     では、







     まず、 リヤサス。


       CB400SS 前期用 ノーマルサス

     これがなかなかのいい動きをします。

     特に伸び側の減衰が強めでしっとりとしています。



    まず この状態で試乗。

     やっぱり前が負けています。


     つんのめっている感じです。

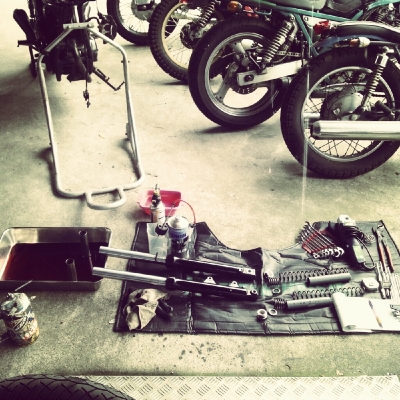

     さあ、後ろに合わせるようフロントをばらし、


     バネを、測ります。



      ノーマル 370ミリ(2段レート)

     柔らかい方 A とします。

     かたい方  B とします。



     Aを含む 上側から80ミリカット

     切った端を炙って削って仕上げた後

     とりあえず組んでみます。

     バネの上に入っていたノーマルのカラーが

     90ミリでしたのでその寸法を含んだカラーを制作

     仕上げたバネは280ミリでしたので

     225ミリのカラーです。



     オイルを入れない状態で仮組。


     予定通り 硬すぎます。


     そこからまたばらしてAのスプリングを

     カットします。仕上げます。


     Aのスプリング長 40ミリ


     先程作ったカラーを40ミリカットし仮組。



     まだ硬いです。

     プリロードを弱める方向でカラーを10ミリカット。

     ノーマルはスプリングやわらかめでプリロードを

     だいぶ掛けているようでした。



     硬さは よさそうです。


     次はオイル。

     インナーのシートパイプは過去に加工済みで

     減衰は掛かるようになっておりましたが、

     バネを硬くしたので オイルを15番にします。



     本来であれば、熱による粘度変化の少ない10番を

     使いたいところですが、今回は、  いいんです。








     油面 標準 107ミリ



     30ミリあげて組んでみました。





     ちょっとストローク奥でよくないです。



     20ミリ上げ




      よさそうです。




     ちゃっちゃと車体に組みこみますが


     私の車両はセパハン風コンドルハンドル逆組み

     (セパハンにしない理由がいろいろあります)

     ライト、ウインカーステー、メーターステーを

     トップブリッジから生やしています。



     このおかげですごく簡単に組める!!



     今頃 きずきました。。。




     まず、突き出し5ミリで試乗。



     フロントが逃げる感じがします。




     突き出し15ミリに変えて試乗。




     バッチリです!




     フロントとリヤが同じようにうまく沈んでくれます。


     軽量車なので、 ブレーキを残した突っ込み重視の

     コーナーリングにピッタリの足が完成ー!







     スプリングA 1巻き半カット

     スプリングB 3巻きカット

     カラー 170ミリ

     油面 127ミリ

     オイル 15番











     あー早く走りに いきたいなあーーーーーーーー!












     あ、 今回の記事は読んでも楽しくないですよ。


        最後の最後で申し訳ありません。




                        かしこ










     バーバラ ウッテルモノヲポンズケ キライ サイクルズ



                       ノウミ
